鍛造Rocker arm 加工の写真 |
 |
||
| 上記のように鍛造ロッカーアームを取り付けるに当たって、取り付け部分の加工が必要です。左側が加工済みのシリンダーヘッドです。 （中央部分、ロッカーアーム取り付け部分）下の写真で加工部分を拡大しています。 |
||
 |
 |
 |

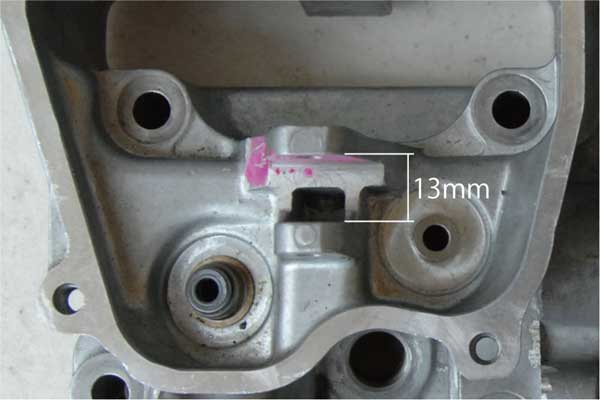

ノーマル |

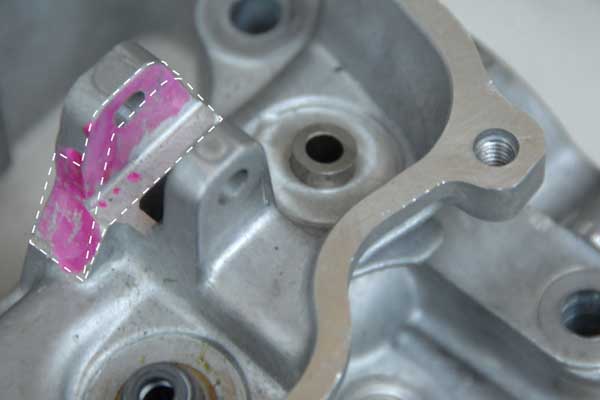

加工写真1 |

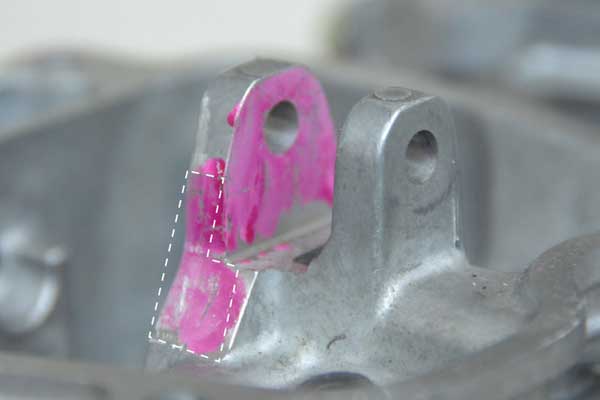

加工写真2 |
 |

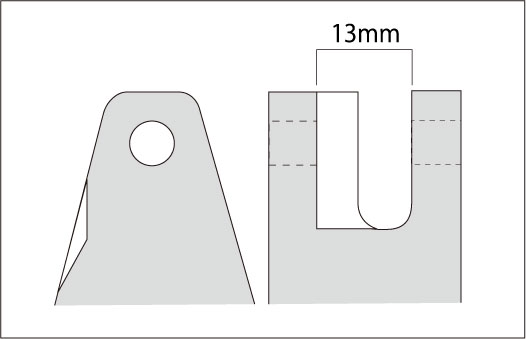

各加工写真はクリックすると画面が拡大されます。 ノーマルから加工写真のように削ります、削り幅は13mmです。下記加工図面を参考に加工して下さい。 |
|
加工写真3 |
||
